Приклад каркасної лазні

приклад каркасної будівлі

Лазня складається з двох приміщень: роздягальні - передбанника і суміщеної мийної - парилки. Обидва приміщення утеплені і забезпечені природним і штучним освітленням. Вікно передбанника виходить на Північний захід і у вечірній час воно освітлено променями призахідного сонця. Під лавою - лежанкою передбанника влаштовані ящики для зберігання банного інвентарю. Топка печі виходить з передбанника, з нього ж є вхід в мийну - парилку.

Перегородка і двері між мийною і передбанником виконані як теплоізолюючі конструкції. Джерелом тепла служить цегляна піч-кам'янка оригінальної конструкції, виконана з дотриманням протипожежних вимог (можливий і варіант з металевою піччю). У топливник печі вмонтований змійовик діаметром 25 мм, який з'єднаний з баком для гарячої води ємністю 40 літрів. Бак підвішений до зовнішньої стінки (до її каркасу) на кронштейні з куточка 20х20 мм. Сполучні труби забезпечені зливним, водорозбірних кульовим краном. У приміщеннях мийної - парильні встановлені полиці шириною 800 мм, розташований на висоті 350 мм над підлогою.

Підлога в мийній та парильні бетонна. Віна забезпечена зливним трапом і знизу утеплена пінопластом. Облаштування утепленої підлоги дозволило відмовитися від необхідності спорудження полки на другому ярусі. Традиційні дерев'яні решітки, що укладаються на підлогу, були замінені на утеплені килимки з жорсткого пінополіуретану, що набагато комфортніше і гігієнічніше. Розміри приміщень лазні були обрані виходячи з міркувань мінімізації витрати пиломатеріалів. Наприклад, зовнішній розмір лазні 2,4х3,6м, що відповідає довжині нижньої і верхньої обв'язок (2,4+3,6=6 м). Висота стійок каркаса стін становить 2 м (2+2+2=6 м) і т. д.

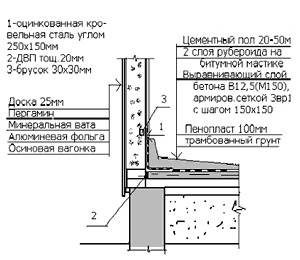

Облаштування теплих підлог по насипному грунту зумовило необхідність спорудження стрічкових фундаментів, які одночасно з передачею навантаження на основу служать і підпірними стінками для підсипання. Фундаменти виконані з монолітного бетону. Товщина стінок фундаменту 200 мм. Верх фундаменту вирівнювався цементним розчином. По верхньому обрізу фундаменту була виконана горизонтальна гідроізоляція (два шари руберойду на бітумній мастиці).
Стіни лазні каркасні. Це, крім усього іншого, дозволяє виконувати обробку і ізоляційні роботи відразу після зведення каркасу.

Всі елементи каркасу (горизонтальні обв'язки, стійки, середники, підкоси, ригелі і т. д.) виконані з дощок 50х100 мм на цвяхових з'єднаннях. Зовні каркас обтягнутий пергаміном і обшитий струганими дошками товщиною 25 мм. Стики між дошками закриті нащільниками з рейки 20х30 мм. Межстійковий простір утеплено мінеральною ватою об'ємною вагою 80-100 кг/куб.м. Зсередини каркас обшитий будівельною алюмінієвою фольгою на паперовій основі. Внутрішня обробка з осикової вагонки, пришитої оцинкованими цвяхами.
Дах лазні двосхилий і досить пологий (ухил 1:4), що не створює великого затінення на території. Крім того, це дозволило заощадити будівельні матеріали і збільшити висоту внутрішніх приміщень. Термоізоляція і пароізоляція в суміщеній покрівлі облаштована так само, як і у стінах.

Внутрішня перегородка між мийної і передбанником складається з двох частин. Біля печі вона виконана необпаленої товщиною 120 мм цегли, а за межами обробних розривів - дерев'яної, каркасного типу з утепленням матами мінеральної вати товщиною 50 мм. Цегляна частина перегородки є одночасно частиною печі та, нагріваючись разом з нею, служить акумулятором тепла. З боку мийної дерев'яної перегородки є пароізолятор з алюмінієвої фольги.

Дренажна система зроблена дещо незвичним чином . Гідравлічний затвор винесений в приямок, розташований за межами лазні і служить перешкодою для проникнення запахів з каналізації. У приямок встановлена ​​ємність з нержавіючого матеріалу. Вода з підлоги надходить в приямок по прямій каналізаційній трубі діаметром 100 мм , на яку надітий гумовий рукав, опущений на дно ємності для води

Дренажна система для видалення води
1 - каналізаційна труба;
2 - гумова гнучка трубка;
3 - дренажний колодязь з кришкою;
4 - ємність для води;
5 - дренуючих шар.

Лазня, на своїй ділянці, завжди «до Ваших послуг!». У лазню запрошують тільки близьких людей, в ній тихо, чисто, затишно і тепло. Ніхто не заважає і не квапить насолодитися принадами банної процедури. Тепловий режим можна вибрати на свій смак. Лазня - свято для душі і тіла! Крім прямого призначення садівники найчастіше використовують баню як тимчасове житло, приміщення для прання та сушіння білизни, сушки ягід і фруктів або грибів та лікарських трав.


Бічний фасад бані
План лазні
План лазні

Каркас по бічному фасаду лазні
Каркас по фасаду лазні
Каркас по фасаду лазні

Розріз

Розріз 2-2
