Каркасна лазня своїми руками

Найбільш економічні по витраті матеріалів і трудомісткості зведення лазні - каркасні стіни. Вони вимагають в 1,5-2 рази менше деревини, ніж з колод, а при використанні ефективного утеплювача у стільки ж разів легші. Крім того, каркасні стіни на відміну від рубаних не схильні до усадки.

Стіни лазні складаються з жорсткого дерев'яного каркасу, який встановлюють на фундамент і обшивають з обох сторін дошками. Каркас збирають із заздалегідь заготовлених рам, що складаються з обв'язок, стійок і ригелів. Ширина елементів рами впливає на теплотехнічні якості стін: простір між обшивкою заповнюється утеплювачем, його товщина рівна ширині стійок рами. Тому попередньо слід визначити розмір рам. Бажано, щоб кожна стіна складалася з окремої рами.

Монтаж каркасних стін починають з пристрою цокольній обв'язки з антисептированих дощок перетином 50х100 мм. Перед початком робіт за допомогою відміток на обноски, уточнюють розмітку стін будівлі. Дошки цокольній обв'язки укладають зовнішньої гранню по зовнішньому контуру стіни і з'єднують цвяхами в кутах. При цьому довжина з'єднання повинна становити дві товщини дошки. Всі цокольні обв'язки виконують на опорах.

Дошки цокольної обв'язки укладають строго горизонтально. При невеликих відхиленнях це може бути досягнуто за рахунокукладки з 2-3 шарів толю або антисептичних шматків дощок різної товщини. Горизонтальність контролюють рівнем. Прямокутник цокольної обв'язки перевіряють перемірюючи діагоналі, цього прямокутника.

Рами каркасу збивають поруч з місцем їх установки на рівному майданчику. Відстань між осями стійок 0,6 м. При необхідності вирізання в стіні прорізів, а також у місцях примикання до інших стін і перегородок ця відстань може змінюватися, але не перевищувати 1 м.

Дерев'яна лазня Дерев'яна баня

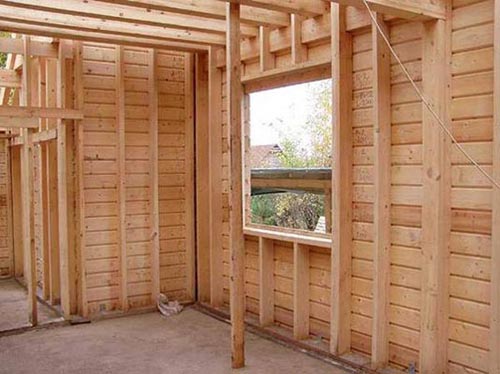

Каркас бані

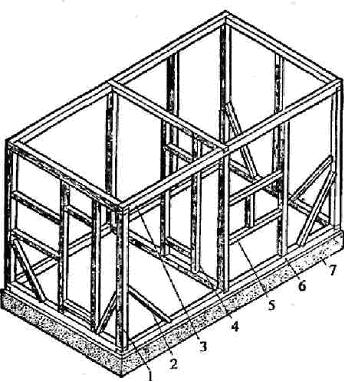

Схема рами лазні каркасної конструкції:
1 - стійка;
2 - розкіс;
3 - балка верхньої обв'язки;
4 - додаткова стійка для дверей;
5 - подовжній брус;
6 - балка нижньої обв'язки;
7 - фундамент.

У місцях розташування віконних і дверних прорізів, крок стійок визначається розміром віконних і дверних коробок. При необхідності додають надпроємне перекриття, закріплене між двома стійками. Також додають підвіконну стійку. У місцях примикання до стіни інших стін і перегородок також розташовують стійку. Обв'язки, стійки і ригеля з'єднують цвяхами. При необхідності обв'язки зрощують так само, як і дошки цокольної обв'язки. Обв'язку з'єднують тільки над стійками. Після складання рами промірами по діагоналях перевіряють її прямокутність і скріплюють тимчасовими розкосами, які повинні пов'язувати обв'язку та стійки рами, але не виступати за межі її контура, щоб не заважати подальшій збірці.

Збірка стін каркасного типу починається із закріплення одного кута. На цокольній обв'язці монтують одну раму і після перевірки вертикальності по схилу закріплюють її тимчасовими підкосами. Потім під прямим кутом монтують другу раму і також після перевірки вертикальності закріплюють підкосами. Для більшої стійкості верхню і нижню обв'язки змонтованих рам скріплюють в кутку примикання дошками, чи металічним прямокутником.

Після встановлення всіх рам ще раз перевіряють їх вертикальність і горизонтальність верхньої обв'язки, потім кріплять до цокольної обв'язки і між собою. Нижню обв'язку рам кріплять до цокольної обв'язки цвяхами. При з'єднанні рам можна використовувати рішення, застосовувані при складанні будиночків з щитів. По верху рам каркаса кладуть підбалочну обв'язку з брусків перетином 50х(80-100) мм. Ця обв'язка не повинна стикуватися в місцях розташування стиків верхньої обв'язки і рам. Обв'язку кріплять до рам цвяхами.
