Вибір материнської плати. Як розібратися з параметрами

Материнська плата є основним елементом системного блоку комп'ютера, на яку кріпляться інші плати. Саме тому дуже важливо при покупці вміти виділити з великого асортименту материнських плат саме ту, яка підходить під ваші завдання і задовольнить всі ваші вимоги. У даній статті ми в загальних рисах розглянемо основні пункти, на які варто звертати увагу при виборі материнської плати.

Материнська плата та її основні компоненти

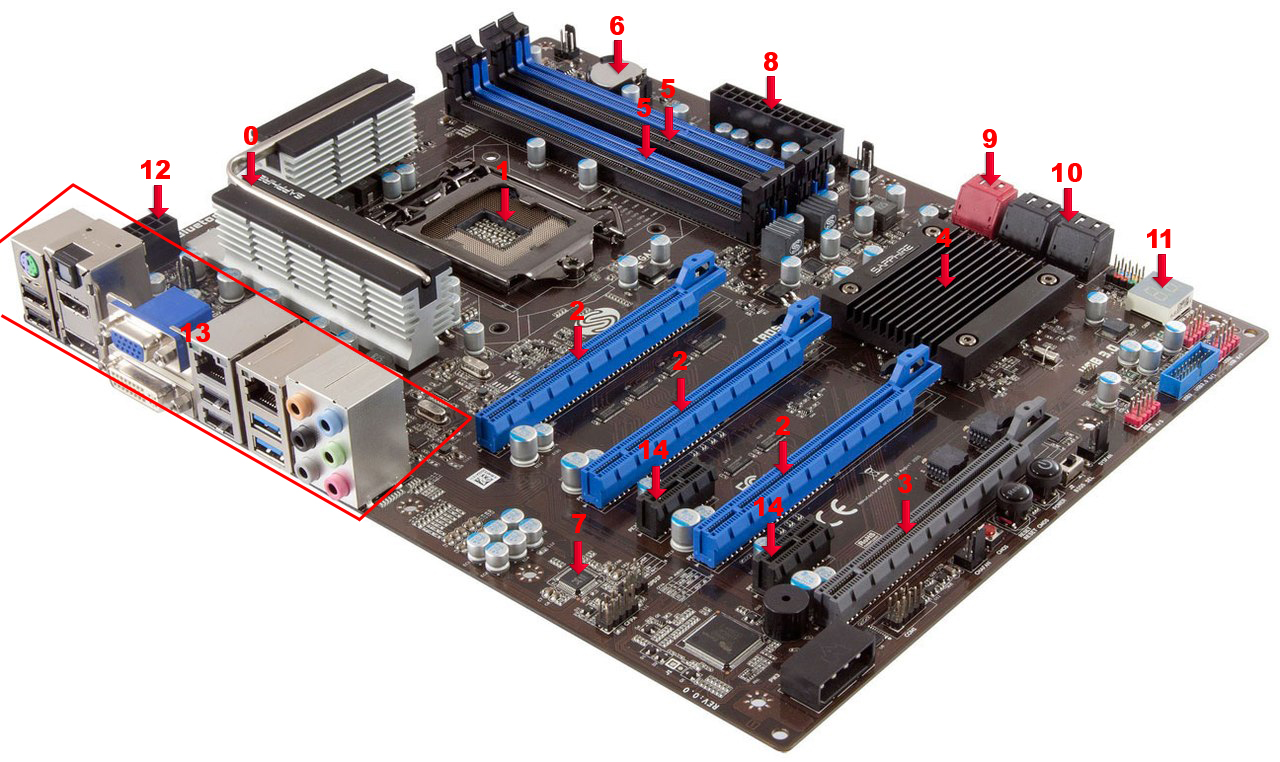

Щоб краще орієнтуватися в основних компонентах і надалі візуалізувати для себе безпосередньо те, що ми будемо вибирати - пропоную ознайомитися з розкладкою елементів материнської плати на конкретному прикладі. Для зразка ми взяли досить оригінальну материнську плату Sapphire Pure Z77K (вона пристосована до розгону), переходимо до розгляду даної системної плати:

z77

Тут цифрами виділені основні компоненти:
(1) Сокет процесора - один з основних елементів материнської плати. У сокет встановлюється процесор і дуже важливо, щоб сокет процесора на який він орієнтований, був сумісний з сокетом на материнській платі, інакше процесор не встане в гніздо материнської плати бо в них буду ть різної форми роз'єми.
Під номером (0) був вказаний «подвійний» радіатор, який відповідає за охолодження елементів перетворювачів живлення процесора, вбудованого графічного ядра і CPU VTT. Подібні радіатори часто зустрічаються тільки в материнських платах для оверклокінгу (розгону). Звичайні материнські плати поставляються без цього охолоджуючого елемента.
(2) Слоти PCI-Express. На друкованій платі даної материнської плати ми спостерігаємо 3 слоти PCI-Express X16 версії 3.0, ці роз'єми призначені для встановлення відеокарт (або однієї, або декількох в режимах SLI і Cross Fire). Сюди ж можна віднести і номер (3) - це також слот PCI-Express x16, але вже більш старої версії 2.0. Між слотами PCI-E X16, під номером (14) розміщені слоти PCI-E X1. Ці роз'єми розширення призначені для встановлення пристроїв, що не вимагають великої пропускної здатності шини; їм цілком достатньо однієї лінії X1. До таких пристроїв можна віднести ТВ-тюнери, аудіо і мережеві карти, різні контролери та багато інших.
Під номером (4) у нас указаний чіпсет (в даному випадку Intel Z77), який ховається під охолоджуючим його радіатором. Набір системної логіки містить в собі різні контролери і є зв'язуючою ланкою, між управляючою частиною компонентів материнської плати і процесором.
(5) Роз'єми для встановлення оперативної пам'яті DDR3. Ці роз'єми пофарбовані в чорний і синій кольори, для встановлення модулів пам'яті в двоканальному режимі роботи, що дозволяє трохи збільшити ефективність їх роботи.
(6) Батарейка CMOS-пам'яті. Дана батарейка живить мікросхему CMOS-пам'яті BIOS, щоб та не втрачала свої налаштування, і годинник в комп'ютері після виключення комп'ютера.
(8), (12) 24-pin і 8-pin роз'єми відповідно. 24-pin - це основний 24-х контактний роз'єм живлення, через який живиться більшість компонентів материнської плати.
Під номером (9) і (10) вказані роз'єми SATA 3 (6 Гбіт/c) і SATA 2 відповідно. Вони винесені на край материнської плати і виконані в стилі роз'ємів материнських плат для оверклокінгу (підключення пристроїв збоку для відкритих стендів). Інтерфейс SATA служить для підключення жорстких дисків, SSD-накопичувачів і приводів. У звичайних материнських платах вони розгорнуті фронтально і зміщені ближче до центру, що дозволяє зручно використовувати їх в рамках системного блоку.
Під номером (11) був позначений досить специфічний елемент, який зустрічається тільки в материнських платах для ентузіастів - це індикатор POST-кодів. Також він відображає температуру процесора, але любить трохи прибрехати.
(13) Задня панель материнської плати з зовнішніми роз'ємами. У роз'єми на цій панелі підключаються різноманітні периферійні пристрої, такі як миша, клавіатура, колонки, навушники, а також багато інших.
Тепер коли ми пройшлися по розкладці компонентів на материнській платі, можна переходити до розгляду окремих блоків і параметрів для вибору материнської плати. Так як дана стаття є вступною, то все буде описано коротко і вже набагато глибше розглянуто в окремих статтях. Отже, поїхали.

Вибір виробника материнської плати

Виробник материнської плати не є дуже важливим фактором при виборі. Тут абсолютно ідентична ситуація, як і з вибором виробника для відеокарти - всі хороші і питання тут швидше «релігійні» - хто у що вірить. Тому можна сміливо вибирати з всіх не «no name» виробників таких як Asus, Biostar, ASRock, Gigabyte, Intel і MSI. Навіть материнська плата від невідомого, на ринку материнських плат, Sapphire, яку ми взяли для розгляду основних компонентів - являє собою гарний зразок. Можливо, у деяких плат розкладка не надто зручна, можливо у якогось виробника комплект поставки не дуже обширний, а у когось може бути коробка не така яскрава як хотілося б - але все ж, все це не дає нам права вичленувати когось одного, як бездоганного лідера і відповісти на питання: яка материнська плата краще в рамках оцінки виробника.

Всі материнські плати, в кінцевому підсумку, будуть комплектуватися одними і тими ж чіпсетами від AMD і Intel, і будуть функціонально схожі. Єдине, перед покупкою раджу переглянути огляди материнських плат та відгуки користувачів, щоб не нарватися на модель з невдалим охолодженням, або чимось іще. На виборі виробників материнських плат довго затримуватися не будемо, а краще будемо рухатися далі.

Правильний вибір форм-фактора

Спочатку правильний вибір форм-фактора, позбавить вас, в майбутньому від безлічі проблем. На даний момент найбільш популярними форм-факторами материнських плат, є ATX та його урізаний варіант - Micro-ATX.

Дуже важливий той факт, що форм-фактором визначається подальша розширюваність системи. Форм-фактор Micro-ATX зазвичай оснащений меншою кількістю слотів розширень PCI і PCI-E під відеокарти і додаткові пристрої. Також, найчастіше, такі материнські плати мають у своєму розпорядженні всього два роз'єми для встановлення модулів пам'яті, що значно обмежує нарощування оперативної пам'яті, як кількісно, так і щодо питань пов'язаних із зручністю. Але головна перевага у Micro-ATX криється в ціні. Виходячи з опису цих двох стандартів, можна стверджувати, що Micro-ATX позиціонується як бюджетне рішення для компактних офісних і домашніх систем.

Важливим є розмір, який якраз випливає з форм-фактора. Плати ATX набагато габаритніші, ніж їх «Micro-брати», тому слід враховувати розміри корпусу в співвідношенні з розміром материнської плати.

Більш докладно щодо форм-факторів та їх особливостей буде описано в окремій статті.

Вибір сокета материнської плати

Після того як ви визначилися з процесором, починається підбір материнської плати. І першим чинником вибору має бути саме сокет, який забезпечує сумісність процесора і материнської плати. Тобто якщо був обраний процесор Intel з сокетом LGA 1155, то й материнська плата має бути з сокетом LGA 1155. Список підтримуваних сокетів і процесорів, можна знайти на сайті виробника материнської плати.

Більш докладно з сучасними роз'ємами для процесорів ви можете ознайомитися в статті: сокет процесора. Вибір чіпсета материнської плати

Чіпсет є зв'язуючою ланкою взаємодії всієї системи. Саме чіпсетом багато в чому визначаються можливості материнкою плати. Чіпсет - це спочатку «набір чіпів» системної логіки, яка складається з північного і південного мосту, але зараз із цим не все так однозначно.

На сьогоднішній день користуються популярністю останні чіпсети на 7-ій серії від Intel і 900-ої серії від АМД, також до них примикає Nvidia, але асортимент в сфері чіпсетів там досить малий.

Чіпсети сьомої серії Intel такі як Z77, H77, B75 та інші, трохи спотворили поняття «чіпсет», бо складаються вони не з декількох чіпів, а тільки з північного мосту. Це ні як не урізає функціонал материнської плати, адже частина контролерів просто була переведена в розпорядження процесору. До таких контролерам можна віднести контролер шини PCI-Express 3.0 і контролер пам'яті DDR3. Північного мосту віддали управління USB, SATA, PCI-Express і т.д. Що до чого прив'язане і за якими шинам, чітко видно на блок-схемі чіпсета Z77:

990FX

Індекси Z, H, B - означають позиціонування того, чи іншого чіпсета для різних сегментів ринку. Z77 був віднесений до чіпсетів для любителів розгону. H77 - це звичайний мейнстрім-чіпсет з розширеним функціоналом. B75 - це трохи підрізаний по частині можливостей H77, але для бюджетних і офісних систем. Існують і інші буквені індекси, але на них ми не будемо детально зупинятися.

Чіпсети від AMD продовжують традицію чіпсетів на дві мікросхеми і остання дев'ятисота серія цьому не виняток. Материнські плати з цим набором системної логіки комплектуються північними мостами 990FX, 990X 970, а також південним мостом SB950.

При виборі північного мосту для материнської плати AMD слід також відштовхуватися від його можливостей.

990FX - це північний міст, який розрахований на ринок ентузіастів. Головною дивиною чіпсета з цим північним мостом, є підтримка 42-ліній PCI-Express. Тому на 32 відведених для відеоадаптерів лініях, можна підключити до четвертого відеокарт у зв'язці Cross Fire. З цього робимо висновок, що одиницям користувачів потрібні такі можливості, тому функціонал материнських плат з даним чіпсетом для більшості користувачів буде надмірний.

990X і 970 - трохи урізані за можливостями версії. Головна відмінність знову ж, в лініях PCI-Express. Обидва цих північних моста підтримують по 26 ліній, але навряд чи це стане для когось бідою. Варто відзначити, що у 970 нема підтримки SLI і Cross Fire, в результаті чого він буде не цікавий користувачам, які планують об'єднувати в системі більше однієї відеокарти, але через свою прийнятну ціну, дев'ятсот семидесятих буде дуже смачно виглядати для широкої аудиторії користувачів обмежених стандартною комплектацією - однією відеокартою.

Більш докладно про можливості чіпсетів AMD і Intel буде розказано в окремій статті.

Слоти пам'яті і PCI-Express

Кількість роз'ємів для установки пам'яті і слотів розширення PCI-Express є важливим чинником при виборі материнської плати. Як ми вже говорили вище, кількість цих самих роз'ємів найчастіше визначається саме форм-фактором. Тому якщо розраховуєте серйозно і зручно масштабувати обсяги оперативної пам'яті, то краще придивлятися до материнських плат з 4 і 6 роз'ємами для установки ОЗУ. Це стосується і слотів PCI-Express: безглуздо брати материнську плату форм-фактора Micro-ATX, якщо ви розраховуєте на установку трьох відеокарт в SLI або Cross Fire.

Також, дуже важливо звертати увагу на тип оперативної пам'яті, який підтримує материнська плата. Зараз ще можна зустріти у продажу материнські плати з підтримуваним типом пам'яті DDR2, але рідко. При складанні нової системи з нуля, краще не повертатися в минуле і взяти материнську плату з типом пам'яті DDR3.

Версія шини PCI-Express не є важливим фактором, тому не варто так вже гнатися за підтримкою PCI-Express 3.0. Для сучасних відеокарт цілком вистачить версії 2.0. Та й зворотну сумісність різних версій цього інтерфейсу ніхто не відміняв.

Зовнішні роз'єми

Досить важливим є наявність тих чи інших роз'ємів на задній панелі материнської плати. Також важливою є їх кількість. Якщо взяти до уваги порти USB, то їх має бути, скажімо так, - не мало, так як туди, в більшості випадків, підключається миша, клавіатура, веб-камера, принтер, сканер і велика безліч інших пристроїв.

Слід звернути увагу на аудіо роз'єми інтегрованої звукової карти: їх може бути або три, або шість. Три роз'єми достатньо для стандартної схеми: мікрофон, навушники і сабвуфер. Якщо ж ви плануєте використовувати багатоканальну акустику, то вам необхідно дивитися в бік материнських плат з 6-ма роз'ємами. Але навіть якщо ви на даний момент не плануєте придбання такої акустики, то роз'єми не завадять, а на майбутнє можуть дуже знадобиться. А для офісних і бюджетних систем 3 аудіо роз'єм вистачить з головою.

На додаток може стати в нагоді два LAN-роз'єми (для підключення локальної мережі чи інтернету), для цього на платі повинні бути розпаяні два мережних контролери. Але для більшості користувачів одного мережевого роз'єму буде предостатньо.

Додаткові можливості

До додаткових можливостей можна віднести функціонал, який не є затребуваним для середньостатистичного користувача, але для деяких може бути дуже корисний:

  • ESATA - це інтерфейс для підключення знімних дисків, є далеко не у всіх материнських платах і для власників зовнішніх накопичувачів, може стати дуже корисною фішкою.
  • Модуль Wi-Fi і Bluetooth - інтегровані модулі бездротового мережі і передачі даних, можуть істотно підвищити функціональність материнської плати.
  • Thunderbolt - новий інтерфейс для підключення периферійних пристроїв і забезпечує передачу даних на швидкості до 10 Гб/сек, що в 20 разів швидше, ніж популярний зараз USB 2.0, і в 2 рази швидше, ніж USB 3.0.
Дуже специфічний інтерфейс, який на сьогоднішній день знадобиться одиницям, але в майбутньому обіцяє здобути більшу популярність.

Підсумок:

Вибір материнської плати не така вже й проста задача. Необхідно на підставі всіх параметрів підібрати такий варіант, який буде задовільний як у функціональному плані, так і в плані вартості. Потрібно вміти зловити ту тонку грань співвідношення «ціна/продуктивність». Слід пам'ятати, що тут все дуже індивідуально і краща материнська плата для вашого товариша, можливо, виявиться гіршим варіантом для ваших потреб.

Але якщо орієнтуватися в базових параметрах і підходити до питання комплексно, то вибір буде правильний і повністю задовольнить всі ваші очікування.
